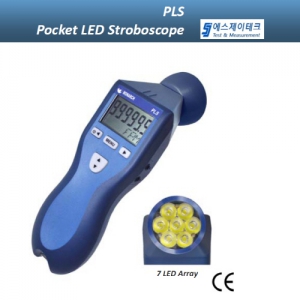

Monarch PLS Pocket LED 스트로브스코프는 시각적인 진단 검사 및 RPM 측정을 수행하기 위해 매우 밝고 균일한 빛 출력을 제공하는 작고, 견고한 경량 장치입니다. 저소음 cool 실행 LED(silent cool running LED)는 한번 충전으로 5시간까지 작동하므로 매우 에너지 효율적입니다. 작동범위는 분당 30-300,000 플래시 너비로 대부분 산업용 애플리케이션을 다룹니다. 부가 기능으로 원격 트리거를 위한 외부 입력 또는 타코메타 모드, 펄스 출력, 최대 5 프리셋 플래시 속도 메모리, N.I.S.T. 측정 증명서, 선택적으로 원격 센서와 TTL 펄스 출력을 사용하여 250,000 rpm까지 속도 측정을 위한 타코메타 모드를 포함합니다
특징 (FEATURES)
l 긴 배터리 수명의 효율적 에너지
l 가볍고 포켓 사이즈
l 매우 밝고, 균일한 빛
l 저소음/ cool 작동
l 램프 교체 없음
l 진단 검사 및 RPM 검사
l 디지털 LCD 백라이트 디스플레이
l 삼각대 설치 bushing (1/4-20)
l CE 마크, RoHS 준수
l NIST 인증서 포함
l 직관적인 한손 작업(Intuitive one hand operation)
사양(SPECIFICATIONS)
디스플레이:
최대 6자리 숫자 0.506 인치(12.85mm)와 최대 5자리 영숫자 0.282인치(7.11mm) LCD 디스플레이
표시기(Indicators):
배터리 수준, On Target(정확한 겨냥), 선택, TACH(타코미터), EXT 아이콘
Memory:
전원 끄기전 마지막 설정을 기억하고 다음에 전원을 켜면 복원됩니다. 5 사용자 설정가능한 메모리가 위치.
플래시 소요 시간:
0.5-2500 마이크로초 또는 회전을 .1-18도 까지 조절가능(플래시 속도를 자동으로 조정)
안전:
이 제품은 다음과 같은 조건에서 실내에서 사용하기에 안전하게 설계되어 있습니다 (IEC61010-1에 대하여)
규정준수(Compliance):
CE EN61326-1 : 2006 EMC 2004/108/EC
작동 온도:
32-104°F (0-40°C)
습도:
88°F (31°C)까지 온도의 최대 상대습도 80%에서 선형적으로 감소해 104°F(40°C)에서 50% RH
입력전원:
배터리 전원: 내장 리튬 이온 충전 배터리 3.6Vdc
광원:
7 LED Array
빛 출력:
평균: 렌즈에서 6000FPM 8”의 1800Lumens
색온도:
5600°K
실행시간:
6000FPM, 완충된 배터리의 2.8° 펄스 폭에서 보통 5시간
충전시간:
제공된 충전기로 4-5시간
무게:
배터리 포함해 0.6 lbs (0.27kg)
크기:
7.75" x 2.75" x 2.3" (197 x 70 x 58 mm)
내부모드(Internal Mode):
플래시 범위:
플래시 속도 정확도:
플래시 속도 해상도:
30-3000,000FPM(분당플래시) 0.5-5000Hz
설정의 0.005% 또는 ±마지막자리
0.01-1FPM(메뉴 선택가능), 0.1FPM
해상도 9,999.99FPM이상, 1FPM
99,999.9 이상 해상도
외부모드(External Modes):
타코미터 모드:
정확도:
30-300,000RPM
읽은것의 ±0.005% 또는 ±마지막자리
ltra Stable Crystal Oscillator디스플레이
업데이트 속도:
120RPM 이상 0.5초
플래시 지연 트리거(Trigger to Flash Delay):
~15 µsec
외부 입력:
2.5V-12V 피크 펄스 500 나노초 분 펄스 폭, 양성 또는 음성 edge 트리거(메뉴 선택가능)
디스플레이 업데이트 속도:
즉각적임
출력 펄스:
3V 펄스. 내부모드에서 플래시당 1펄스.
외부모드에서 Mimics 입력 펄스
시간축(Time Base):
초소형 안정 크리스탈 발진기
(Ultra Stable Crystal Oscillator)
