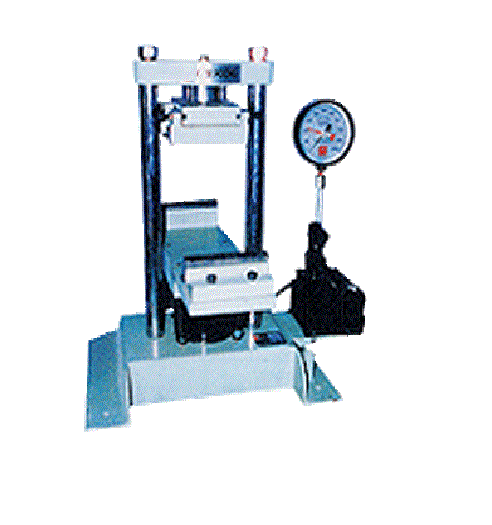

이 시험기는 휨강도 전용으로 제작되어 조작이 간단하고 편리하며 소형.경량 이므로 실험실 및 현장에서 사용하기가 매우 편리한 기기입니다
MODEL
HY-146
형식
유압식
적용규격
Flexure Test 15 x15 x 55cm
최대용량
10ton
최소눈금
25kgf
램스트로크
25mm
역량계
φ150mm
지간거리
약 155mm
시험기크기
약 500 x 300 x 900mm
무게
약 65kg
본 시험기는 콘크리트 공시체의 압축강도를 시험하는데 주로 사용하며, 특별 시험장치를
부착하여 콘크리트공시체의 휨강도시험, 블록 및 벽돌의 압축강도시험 등 기타의 강도
시험에 사용할 수 있다. 본 시험기는 소형, 이동식으로서 시험실이나 현장에서 사용하기에
모두 적합하며, 구조가 간단하고 조작이 편리하다.
또한 시험시 급격한 하중의 감소로 인한 역량계의 파손을 방지하는 안전밸브가
설치되어 있다.
※ 안전밸브(장치)
작 동
Type
수동유압식
최 대 용 량
Max. Capacity
1 MN (100 tonf)
역량계(하중계)
Load Gauge
직경 200 mm×최소눈금 200 kgf
상하 압축판의 거리
305 mm
압축판의 크기
Size of Comp Plates
직경 160 mm
램 의 행 정
Rom Stroke
25 mm
시험의 크기
Dimension
약 510×260×1000 mm
※ 부품 별도판매
시험장치 (Test Device)
벽돌시험장치 가압판
220 × 110 mm
블록시험장치 가압판
410 ×210 mm
공시체 Φ10 ㎝용 가압판
Φ110 mm × 100 mm
B.S 몰드용 가압판
150 × 150 mm
큐브몰드용 가압판
50 × 50 mm
