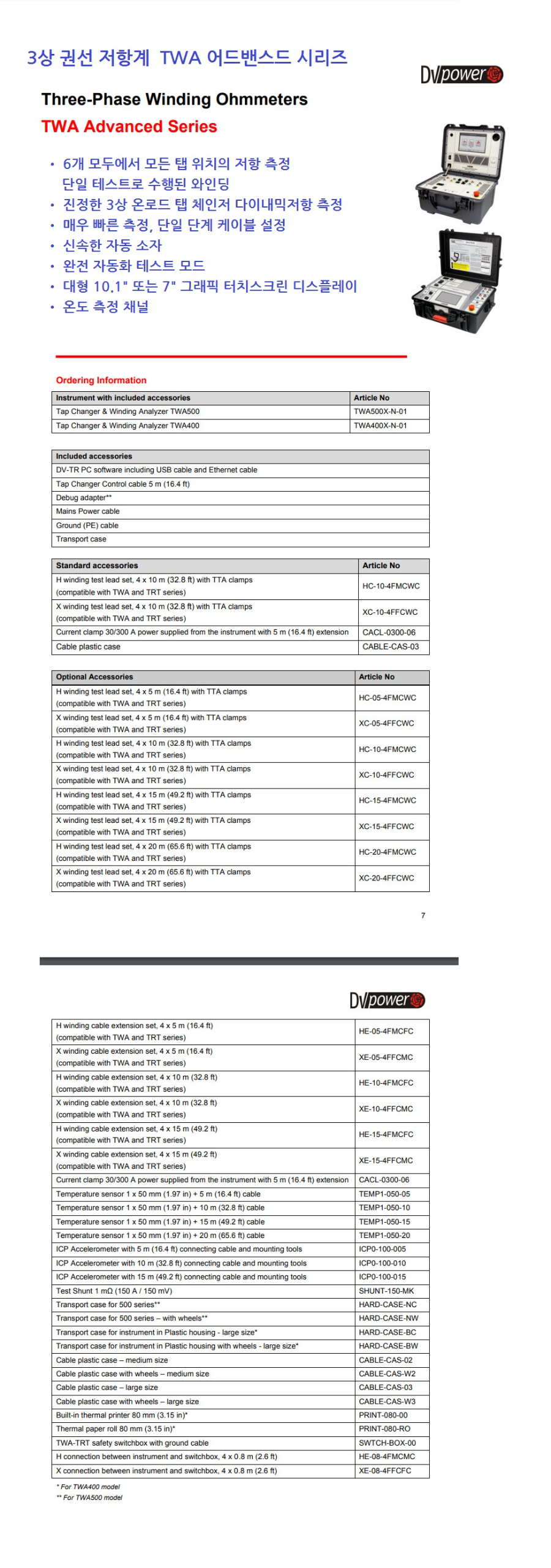

PDF : 3상 권선 저항계 및 탭 체인저 분석기 TWA 고급 시리즈 [EN]

터치스크린이 있는 고급사양

TWA Advanced 시리즈는 3상 변압기 권선 저항 측정 및 탭 체인저 분석을 위한 최신 DV Power 솔루션입니다. 단일 케이블 연결로 6개의 변압기 권선을 테스트할 수 있을 뿐만 아니라 3상 자동 변압기 자기 제거도 가능합니다. 여기에는 계측기가 작업자 입력 없이 탭 절환기를 작동하고(인간 오류 위험 최소화) 사전 선택된 안정화 기준에 따라 권선 저항 결과를 기록하는 자동화된 테스트 모드 옵션이 있습니다.

탭 체인저 분석의 고유한 DVtest 방법을 사용하면 전환 중에 부하시 탭 체인저의 이동 접점을 확인하고, 전환 시간을 측정하고, 개방 회로 및 기타 여러 유형의 오류를 감지할 수 있습니다. 모터 및 기계적 문제를 감지하는 탭 절환기 모터 전류 측정과 함께 0.1ms 샘플링 속도로 수행됩니다. 내장형 직렬(부스터) 변압기를 통해 연결된 탭 체인저를 테스트하는 데 특별한 독점 알고리즘이 사용됩니다. DVtest는 한 단계에서 또는 세 단계에서 동시에 수행할 수 있습니다. 또한 모든 탭 위치에서 권선 저항 테스트와 함께 수행할 수 있습니다.

TWA Advanced 기기의 고유한 장점은 YN 구성으로 연결된 3상 변압기의 모든 3상 권선 저항을 동시에 테스트할 수 있다는 것입니다. 이는 테스트 속도를 크게 높일 수 있습니다. 예를 들어 작업자는 33개의 탭 위치가 있는 탭 절환장치에서 99개 대신 33개의 측정을 수행할 수 있습니다.

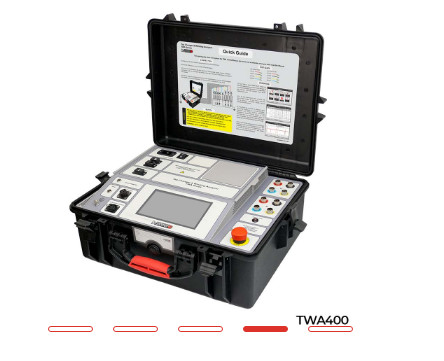

TWA500에는 대형 10.1인치 그래픽 터치 스크린 디스플레이가 장착되어 있고 TWA400에는 7인치 그래픽 터치 스크린 디스플레이가 있습니다. 인터페이스를 구형 권선 저항계에 비해 훨씬 더 사용자 친화적으로 만드는 것 외에도 이전에는 DV-Win 소프트웨어 에서만 사용할 수 있었던 특정 테스트 옵션을 사용할 수 있습니다 . 그 중 가장 중요한 것은 DVtest, 탭 체인저 모터 전류 측정, "Heat Run" 테스트, 테스트 템플릿 및 자동 테스트 모드입니다.

* 그외 악세서리는 별도로 문의 바랍니다  수입진행 6-8 주 예상제품 입니다
