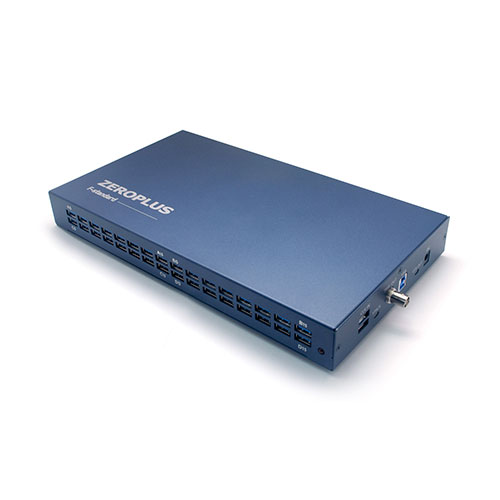

LAP-F1404M,LAP-F1408M,LAP-F14016M,LAP-F14032M,LAP-F14064M
LAP-F140XXM (40CH) Logic Analyzer with Protocol Analysis
고속(high Speed), 다양한 측정, 무상(Free) 110종 protocol 분석
자일링스(Xilinx) 고성능 FPGA 칩 및 아주 뛰어난 Active probe를 이용한 측정으로 샘플링 정확도 및 안정성 높임.
샘플링율 (State Mode) : Max 200MHz
샘플링율 (Timing Mode) : Max 1GHz
채널수 : 40Ch
하드웨어적 6종 프로토콜 트리거 (I2C,I2S,SPI,SVID,UART,CAN2.0B)
-3.png)
eMMC5.1/SD3.0 LA mode _ protocol decoder and Trigger (옵션)
Long time record (옵션) – 7시간부터 약 30일정도 저장 가능
|
|
Sampling rate
|
|
|
．Internal (Timing)(Asynchronous) max. 1 GHz
．External (State)(Synchronous) max. 200 MHz (Dual-edge)
|
|
|
|
|
|
Active probes / Signals
|
|
|
P100ST (기본제공)
P120LV (Optional)
P120NE (Optional)
P200EM (4 probes _기본제공)
|
|
|
|
|
|
Model / Memory
|
|
|
모델명 / (채널당 메모리)
LAP-F1404M(4Mb),
LAP-F1408M(8Mb)
LAP-F14016M( 16Mb)
LAP-F14032M( 32Mb )
LAP-F14064M( 64Mb )
|
|
|
|
|
|
Trigger
|
|
|
．6 protocol triggers (hardware)(serial): I2C, I2S, SPI, SVID, UART (RS-232C/422/485), CAN 2.0B
．Trigger types: Pattern/Edge/Pulse Width/Interval (Time)
．Trigger channels: 40
．Trigger delay: Yes
．Trigger levels: 256
．Trigger pass: 1-65535
|
|
|
|
|
|
Operating system
|
|
|
Windows 8.1/ win10
|
|
|
|
|
|
Data transmission
|
|
|
USB 3.0 (compatible with 2.0)
|
|
|
|
|
|
Special software features
|
|
|
．Zooming and panning
．Waveform and UI Customization
．State list and Waveform view
．Packet list
．Waveform Navigator
．Memory view
．Statistic
．File Comparison
|
|
|
|
|
|
Phase error
|
|
|
< 3 ns
|
|
|
무단수집및 복재를 금합니다 .
상품정보고시
| 제품명 |
로직애널라이저, 로직분석기, LAP-F14016M |
| 판매가격 |
4,279,000원 |
| 브랜드 |
ZEROPLUS |
| 제조사 |
ZEROPLUS |
