MSO/DS4000 데이터시트 보기
특 징
▶350MHz 대역폭
▶아날로그 샘플링 속도 4GS/s, 디지털 샘플링 속도 1GS/s
▶아날로그 입력 2 채널
▶디지털 로직 입력 16 채널
▶아날로그 파형 갱신 속도 110,000wfms/s, 디지털 로직 파형 갱신 속도 85,000wfms/s
▶혁신적인 "UltraVision" 기술 적용
▶ 실시간 파형 기록, 저장 및 분석 기능 내장
▶USB Host& Device, LAN(LXI-C), VGA, AUX, GPIB(Option : USB to GPIB Adaptor)
화 면
최대 파형포착속도 110kwfms/s
대용량메모리 및 파형밝기조절
실시간 파형기록, 재생, 분석
Serial bus 트리거 및 디코딩
아날로그신호와 디지털신호의 혼합 신호분석
Mask (Pass/Fail)기능
사 양
|
Model
|
MSO4032
|
|
Analog Channels
|
2
|
|
Digital Logic Channels
|
16
|
|
Frequency Bandwidth
|
350 MHz
|
|
Memory Depth
|
140Mpts (analog), 28Mpts (digital)
|
|
Waveform Acquisition Rate
|
110,000wfms/s (analog), 85,000wfms/s (digital)
|
표준부속품
▶Power Cord conforming to the standard of the country
▶2 or 4 Passive Probes (500 MHz)
▶1 set logic analysis probe (for MSO)
▶Quick Guide (Hard Copy)
▶ Resource CD (User's Guide and Application Software)
Options
▶UPA-DS : Power Analysis PC Software
▶SD-RS232-DS4k : RS232/UART decording kit
▶SD-I2C/SPI-DS4k : I2C/SPI decording kit
▶SD-CAN-DS4k : CAN decording kit
▶SD-Flexray-DS4k : Flexray decording kit
▶ Active Differental Probe (1.5 GHz)
▶ RM-DS4000 : Rack Mount Kit
▶ USB-GPIB : USB-GPIB Interface converter
▶ TekProbe Interface Adaptor
▶USB Data Cable
무단수집및 복재를 금합니다 .
상품정보고시
| 제품명 |

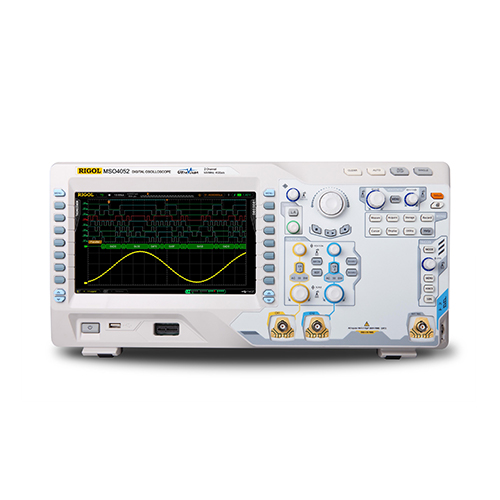

오실로스코프, ** 350MHz, 2Ch, 4Gs/s, with 16ch Logic 1GSa/s, MSO4032 |
| 판매가격 |
11,330,000원 |
| 브랜드 |
RIGOL |
| 제조사 |
RIGOL |
