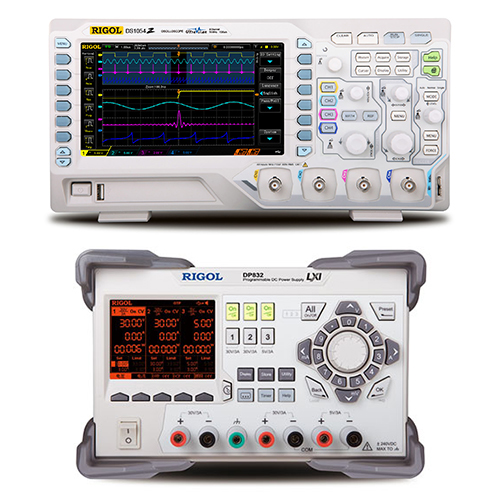

DS1054Z(50MHz 4ch)
특 징
▶ 50MHz 주파수 대역폭
▶ 아날로그 입력 4채널
▶ Real-time 샘플링 속도 1GS/s
▶ 메모리 크기 12Mpts(기본), 24Mpts(옵션)
▶ 혁신적인 "UltraVision" 기능 적용
▶ 파형 갱신 속도 : 최대 30,000sfms/s
▶ 7인치 WVGA(800x480) 디스플레이
▶ USB Host& Device, LAN(LXI), AUX, GPIB(Option : USB to GPIB Adaptor)
화 면
아날로그 입력 4채널, 디지털 로직 입력 16채널 (MSO and upgraded for DS1000Z Plus models)
메모리(기본 12Mpts), opt(24Mpts)
256 레벨의 파형밝기조절
실시간 파형기록, 재생, 분석(opt)
Serial bus 트리거 및 디코딩
25MHz,2채널의 함수발생기 내장(DS1000Z-S)
사 양
|
Model
|
DS1054Z
|
|
Bandwidth
|
50MHz
|
|
Analog Channels
|
4
|
|
Sample Rate
|
1GS/s
|
|
Max. Memory Depth
|
12Mpts(standard), 24Mpts(option)
|
|
Max. Waveform Capture rate
|
Up to 30,000 wfms/s
|
|
Real Time waveform record & replay
|
Up to 60,000 wfms/s(option)
|
|
Standard Probes
|
150MHz BW Passive probe 4 sets
|
|
Built in 2 ch Source
|
DS1074Z-S, DS1104Z-S 가능
|
표준부속품
▶ Power Cord
▶ 150MHz Passive Probe 4ea
▶ Quick Guide (Hard copy)
Options
▶ REC-DS1000Z : Waveform record
▶ MEM-DS1000Z : 24Mpts memory
▶ AT-DS1000Z : Advanced Trigger
▶ SA-DS1000Z : Serial bus decode analysis
▶ RM-DS1000Z : Rack Mount Kit
▶ USB Cable
DP832(3ch Programmable DC Power Supply)
특 징
▶ 1~3CH Output (811 : 1ch / 821 : 2ch / 832, 831 : 3ch)
▶ Ripple noise : < 350uVrms/2mVpp
▶ 뛰어난 선전압 및 부하변동율
▶ 빠른 전이응답 시간 : < 50us
▶ 과전압/과전류/과온도(OVP/OCP/OTP) 보호기능
▶ 타이밍 기능
▶ V, A, W 측정 및 파형 표시
▶ 출력지연(output delay), Monitor, preset기능
▶ 각 채널별 독립적 제어 및 가변
▶ Display : 3.5 inch TFT LCD
▶ GPIB(Option : USB to GPIB Adaptor)
화 면
Low Ripple and Noise: <350uVrms / 2mVpp
빠른 전이응답 시간 : <50us
뛰어난 선전압 및 부하변동율 : 0.01%
Timing output
V/A/W 디스플레이
Output Analysis, 모니터
|
Model
|
DP811
|
DP821
|
DP831
|
DP832
|
|
Output
|
Range1 : 20V/10A
Range2 : 40V/5A
|
CH1 : 60V/1A
CH2 : 8V/10A
|
CH1 : 8V/5A
CH2 : 30V/2A
CH3 : -30V/2A
|
CH1 : 30V/3A
CH2 : 30V/3A
CH3 : 5V/3A
|
|
Resolution
|
10mV/10mA
|
10mV/10mA
|
10mV/10mA
|
10mV/10mA
|
|
Interface
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
|
Display Fuction
|
Timer, Delay, Waveform display
|
표준부속품
▶ Power Cord
▶ Fuse 50T-032H 250V 3.15A (DP832A/DP832/DP811A/DP811)
Fuse 50T-025H 250V 2.5A (DP831A/DP831/DP821A/DP821)
▶ Short-circuit Equipment (DP821A/DP821/DP811A/DP811)
▶ Quick Guide (Hard Copy)
▶ Digital I/O Interface Connecting Terminal
Options
▶ HIRES-DP800 : Provide high-resolution setting
(for DP832/DP831/DP821/DP811; for the other models, this is a standard accessory)
▶ DIGITALIO-DP800 : Provide 4 trigger input and output channels
(for DP832/DP831/DP821/DP811; for the other models, this is a standard accessory)
▶ AFK-DP800 : Provide on-line monitor and analysis functions
(for DP832/DP831/DP821/DP811; for the other models, this is a standard accessory)
▶ INTERFACE-DP800 : Provide RS232 and LAN communication interfaces
(for DP832/DP831/DP821/DP811; for the other models, this is a standard accessory)
▶
무단수집및 복재를 금합니다 .
상품정보고시
| 제품명 |
오실로스코프 ,** DC파워서플라이 세트, DS1054Z&DP832 |
| 판매가격 |
1,199,000원 |
| 브랜드 |
RIGOL |
| 제조사 |
RIGOL |
