DS1102E(100MHz 2ch)
특 징
▶ 아날로그 입력 2채널
▶ 디지털 로직 입력 16채널(DS1000D series만 적용)
▶ 메모리 크기 1Mpts
▶ 1GS/s 샘플링 속도
▶ 5.7인치 TFT QVGA (320x240) 64k 컬러 LCD 백라이트 디스플레이
▶ 트리거 모드 : Edge, Pulse width, Slope, Video, Pattern, Continuous time, Alternate
▶ GPIB(Option : USB to GPIB Adaptor)
화 면
1 Mpts 메모리
16채널 로직 아날라이저(DS1000D series)
다양한 트리거 지원
파형기록 기능
Pass/Fail 시험
Keyboard Lock
사 양
|
Model
|
DS1052E/DS1102E
|
DS1052D/DS1102D
|
|
Bandwidth
|
50MHz / 100MHz
|
50MHZ/100MHz
|
|
Analog Channels
|
2
|
2
|
|
Digital Logic Channels
|
-
|
16ch
|
|
Real-time Sample Rate
|
1GS/s
|
1GSa/s
|
|
Equivalent Sample Rate
|
25GS/s
|
25GSa/s
|
|
Memory Depth
|
1Mpts
|
1Mpts
|
|
Standard Interface
|
USB Host & Device, RS-232, P/F Out
|
USB Host & Device, RS-232, P/F Out |
|
Vertical Resolution
|
8 bits
|
8 bits
|
|
Math
|
+, -, x, FFT
|
+,-,x.FFT
|
|
Max Input Voltage
|
All input 1MΩ‖‖15pF 300V RMS CAT I
|
All input 1MΩ‖‖15pF 300V RMS CAT I |
|
Cursor Measurements
|
Manual, Track ,Auto
|
Auto,Track,Manual
|
표준부속품
▶ Probe×2 (1.5m), (1:1 or 10:1 adjustable) Passive Probes
▶ A Power Cord that fits the standard of destination country
▶ An Active Logic Head (DS1000D series)
▶ 20 Logic Testing Nips (DS1000D series)
▶ 20 Logic Testing leads (DS1000D series)
▶ A Quick Guide
Options
▶ BNC Cable
▶ USB Data Cable
▶ RS232 Cable
▶ USB-GPIB Adapter
▶ DS1000E, DS1000D soft carrying case
▶ A Data Cable (DS1000D series)
DP832(3ch Programmable DC Power Supply)
특 징
▶ 1~3CH Output (811 : 1ch / 821 : 2ch / 832, 831 : 3ch)
▶ Ripple noise : < 350uVrms/2mVpp
▶ 뛰어난 선전압 및 부하변동율
▶ 빠른 전이응답 시간 : < 50us
▶ 과전압/과전류/과온도(OVP/OCP/OTP) 보호기능
▶ 타이밍 기능
▶ V, A, W 측정 및 파형 표시
▶ 출력지연(output delay), Monitor, preset기능
▶ 각 채널별 독립적 제어 및 가변
▶ Display : 3.5 inch TFT LCD
▶ GPIB(Option : USB to GPIB Adaptor)
화 면
Low Ripple and Noise: <350uVrms / 2mVpp
빠른 전이응답 시간 : <50us
뛰어난 선전압 및 부하변동율 : 0.01%
Timing output
V/A/W 디스플레이
Output Analysis, 모니터
|
Model
|
DP811
|
DP821
|
DP831
|
DP832
|
|
Output
|
Range1 : 20V/10A
Range2 : 40V/5A
|
CH1 : 60V/1A
CH2 : 8V/10A
|
CH1 : 8V/5A
CH2 : 30V/2A
CH3 : -30V/2A
|
CH1 : 30V/3A
CH2 : 30V/3A
CH3 : 5V/3A
|
|
Resolution
|
10mV/10mA
|
10mV/10mA
|
10mV/10mA
|
10mV/10mA
|
|
Interface
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
USB Host and device
(Standard)
RS232,LAN,
GPIB,Digital IO
|
|
Display Fuction
|
Timer, Delay, Waveform display
|
표준부속품
무단수집및 복재를 금합니다 .
상품정보고시
| 제품명 |

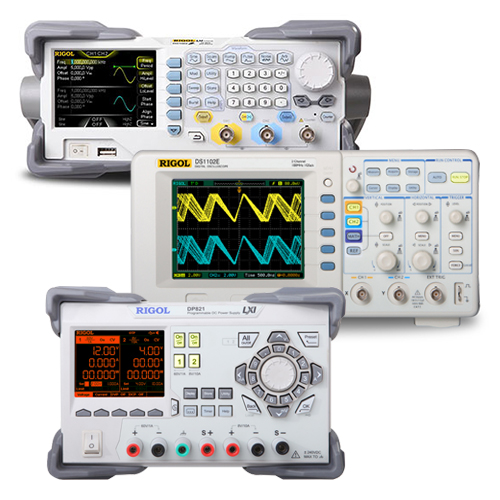

오실로스코프, ** DC파워서플라이&함수발생기 세트, DS1102E&DP832&DG1022Z |
| 판매가격 |
1,661,000원 |
| 브랜드 |
RIGOL |
| 제조사 |
RIGOL |
