방식

전자파 레이더 방식

주파수 대역

700MHz ~ 3500MHz (중심 주파수 : 2100MHz)

탐사대상물

철근, 매설관(철관, 염비관, CD관 등) 동공, 정커

심도 범위

0 ~ 684mm ※비유전율이 6.2일 때 (콘크리트 재령이 수년 경과한 일반적인 상태)

측정 깊이 분해능

얕은 모드, 표준모드 : 약 1mm, 깊이모드 : 약 2mm

수평 분해능

심도 75mm 미만에 있는 탐사 대상물 : 75mm 이상

심도 75mm 이상에 있는 탐사 대상물 : 심도 이상의 간격

※ 표준 콘크리트에서의 실측치 (깊이 : 철근의 아키(철근과 철근사이의 간격)=1 : 0.2이상)

심도 75mm 시 철근의 아키 15mm의 철근 판별 가능

심도 175mm 시 철근의 아키 40mm의 철근 판별 가능

수평거리 분해능

2.5mm

주사거리 측정성능

장치 최소 판독치 : 2.5mm 이하

주사거리 측정 정확도 : 이동거리 500mm 범위가 ±2.5mm, 또한 500mm를 초과할 경우

이동거리에 대한 오차는 ±0.5%

두께측정정확도

두께가 10 ~ 200mm인 범위에서 오차가 ±5mm

전자파 전파시간 오차가 ±0.1ns, 200mm 초과시 ±10mm

표시모드

B모드(수직단면도), BA모드(수직단면도, 반사파형표시), C모드(3D 데이터 평면이미지)

화상처리

탐사 시: 리얼타임 자동 표면파 처리, 리얼타임 매뉴얼 감산(뺄셈) 처리, 아사베 필터,

백(back)처리(평균+자동 감도, 자동 감도, 평균, OFF)

비탐사 시: 유저(사용자) 표면파 처리, 감산(뺄셈) 처리, 매뉴얼 표면파 처리, 평균파 처리,

피크처리, 원화재생처리, 자동감도조정

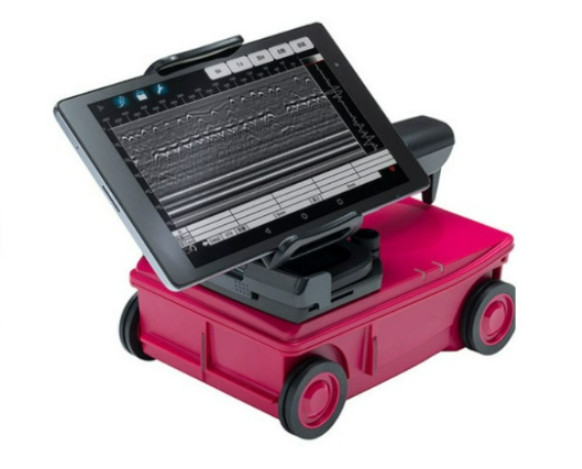

표시화면

스마트폰, 태블릿 PC

비유전율 설정범위

2.0 ~ 20.0 스텝

최대 주사속도

약 80cm/s 속도 초과 알람 있음

제어기능

도면 마력 최대 297점(99점 x 3그룹), 배터리 용량표시, 화면 가로세로 전환표시,

철근 자동검출기능, 철근 검출 어시스트기능, 스마트폰/태블릿PC의 본체 내장

데이터 저장기능

메모리에 데이터 저장

(메모리 용량 2GByte 사용시 약 150개의 데이터 저장 가능

사용온도범위

0 ~ 50℃ (스마트폰 제외)

전원

전용 배터리

연속사용시간

7
