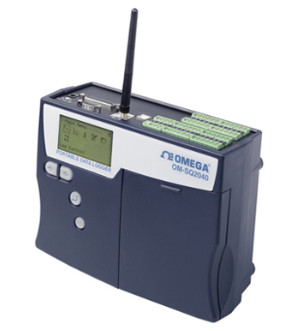

OM-SQ2040은 이동이 가능한 작은 모듈 안에서 많은 입력 채널과 다양한 출력을 구현하는 최고 성능의 데이터로거 입니다.

작은 장비 안에서 높은 채널 수를 QM-SQ2020과 동일한 고성능 종합 기능 및 범용 입력과 결합시켰습니다.

다중 24비트 아날로그 디지털 변환기를 이용하면서, 한 쌍의 프로세서와 분리 가능한 메모리 옵션으로 뛰어난 유연성을 제공해 복잡하고

부담이 큰 다중 채널 용도를 폭넓게 다룰 수 있습니다.

OM-SQ2040 시리즈는 산업, 과학 연구, 품질 보장에 이상적인 데이터 로거입니다.

OM-SQ2040은 격이 다른 독립형 데이터 수집, 고급 네트워크 솔루션, 데이터 분석 기능을 제공합니다.





입력 연결

OM-SQ2040-2F16 데이터 로거에는 아날로그 디지털 변환기(A/D 컨버터)가 2개 있어 OM-2020-1F8 모델에 비해 기록 면에서 더 유연성을 갖습니다.

첫 번째 변환기는 블록 A, B, C, D의 입력에 해당하고, 두 번째는 블록 G, H, J, K의 입력에 해당합니다.

각 연결 블록은 최대 2개의 차등 입력이나 최대 4개의 싱글 엔드 입력을 받을 수 있습니다

(블록 하나에서 싱글 엔드 및 차등 입력을 혼합할 수는 없음).

OM-SQ2040-4F16 데이터 로거에는 다른 OM-SQ2020 모델 및 OM-SQ2040 모델보다 기록을

더 유연하게 할 수 있는 아날로그-디지털 변환기 (A/D)가 4개 있습니다. 첫 번째 변환기는 블록 A와 B의 입력에 해당하고,

두 번째는 블록 C와 D의 입력에 해당하며, 세 번째는 블록 G와 H의 입력에 해당하고, 네 번째는 블록 J와 K의 입력에 해당합니다.

각 연결 블록은 최대 2개의 차등 입력이나 4개의 싱글 엔드 입력을 받아들입니다

(블록 하나에서 싱글 엔드 및 차등 입력을 혼합할 수는 없음).





동시 샘플링

OM-SQ2040 시리즈는 진정한 동시 샘플링과 기록을 가능하게 하는 다수의 아날로그-디지털 변환기를 이용합니다.

이 장비는 다른 채널에서 다양한 샘플 속도를 유지할 때 사용자에게 최대 4개 채널을 구성해 100 HZ의 속도로 기록할 수 있게 합니다.

이러한 기능 덕분에 OM-SQ2040은 온도나 압력 같이 다양한 속도로 변화하는 동적 파라미터를 측정할 때 이상적입니다.





통신

이더넷, USB, RS-232 직렬 포트가 내장되어 있습니다.

이들 장치는 원격 데이터 다운로드를 위해 PC 기반의 TCP/IP 네트워크에 빠르게 연결하거나 무선으로 PC에 연결하거나 모뎀에 연결할 수 있게 합니다.

이러한 유연성 덕분에 전체 데이터 접근과 복구, OM-SQ2040 시리즈의 전체 시스템을 복잡하고 중요한 용도로 통합하는 것이 가능합니다.



로거에 저장되는 다중 구성

로거 구성 최대 6개와 현재 구성을 로거의 내부 메모리에 유지할 수 있습니다.

추가적인 구성 설정도 외부 MMC/SD 메모리 카드에서 불러올 수 있습니다. 이러한 기능 덕분에 운영자는 PC가 필요 없이 로거 구성을 빠르고 쉽게 전환할 수 있습니다.



종합적인 소프트웨어 구성

OM-SQ-SOFT 소프트웨어는 사용자가 OM-SQ2040을 완전히 제어할 수 있게 하면서 동시에 로거 구성,

데이터 다운로드, 데이터 추출을 가능케 합니다.

별도 판매되는 OM-SQ-SOFT-PLUS 소프트웨어 옵션은 사용자가 많은 고급 데이터 분석 및 데이터 보관/전송 기능에 접근할 수 있게 합니다.



OM-SQ-SOFT-PLUS 소프트웨어 옵션을 이용해 여러분은 OM-SQ2040 데이터 로거에서

가져온 데이터를 익숙한 익스플로러 방식 인터페이스에서 빠르고 쉽게 분석할 수 있습니다.

데이터는 서로 다른 2가지 자동 조정 Y축으로 표시할 수 있습니다. 이러한 방식은 다양한 센서에서 나오는 매우

다양한 데이터를 그래프 하나로 표시할 때 특히 유용합니다.

여러분은 원하는 영역을 축소할 수 있고, 커서를 이용해 추출 값, 시간, 날짜를 고를 수 있으며,

데이터를 통계적으로 요약할 수 있고, 상한 및 하한 알람 한계점을 설정할 수 있고, 계산 기능을 이용해 기존의 채널로부터

새 가상 채널을 만들 수 있습니다.

OM-SQ-SOFT-PLUS 소프트웨어는 보고서 생성 기능도 포함되어 있어 해설이 있는 제목 페이지, 머리말과 꼬리말, 그래프,

데이터의 표 목록, 통계, 데이터 로거 설정 정보로 구성된 맞춤형 보고서 견본을 만들 수 있습니다.

견본은 유사한 데이터의 설명을 준비할 때 이들 요소를 조합하고 저장해서 설정할 수 있습니다.
