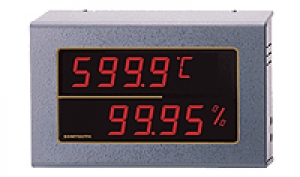

특 징 - 2.3" ~ 8.0" 까지 다양한 문자 크기
- 멀티입력(열전대, 측온저항체, 전압, 전류)
- 외부 전송기용 DC 전원 내장 (17V 30mA dc)
- 2-Point 의 다양한 경보 모드 기본 내장
- 피크홀드 자동 저장
- 4~20mAdc 전송 출력
- RS 485 MODBUS 통신기능
-본/체/사/양
모델명
SDM700T
SDM700TH
전원전압
100~240V ac 50/60Hz
허용전압 변동범위
전원전압의 ±10%
센서입력
멀티입력 열전대 입력 : K.J.E.T.B.R.S.C.N 측온저항체입력 : Pt100Ω JPt100Ω 전압입력 : 1~5V dc. 0~5V dc (전류입력 : 4~20mA dc. 0~20mA dc)
지시정도
열전대 : ±0.3%+1digit 또는 ±3℃ 중 큰쪽
측온체. 전압입력 ±0.2%+1digit
R.S.B.C 450℃
이하적용 안됨.
Scan Time
160msec.
경보출력
Relay 출력. 독립 2 출력-1a X 2. (250Vac 3A)
전송출력
4~20mA dc. 정확도 : 지시치 ±0.2%
주요기능
피크홀드 지시
다양한 모드의 독립 2경보 및 경보 불감대 설정
입력 값 필터링
RS 485 통신기능 부가 가능
내전압
2000V ac 1분간-서로다른 충전부 단자간
절연저항
20MΩ이상
사용환경
주위온도 : 0~50℃ 주위습도 35~85%RH 단, 결로 현상이 없을 것
-통/신/방/식
종류
동작
통신방식
반이중 RS 485 방식
최대거리
1.2 Km
최대연결수
31대 / 통신포트당
통신데이터 양식
1 start
8 data
1 stop bit
No parity 로 고정
통신속도
2400. 4800. 9600 bps로 설정가능
통신프로토콜
MODBUS ASCII 통신방식
-형/명/구/성
형명
-
형명코드
설명
외형 (Size)
□
대형 지시계
SD700-WR
사우나형 온도지시계
SD700-T
대형 디지털 온도지시계
SD700-TH
대형 디지털 온/습도지시계
SDM700-T
대형 디지털 멀티입력 온도지시계
SDM700-TH
대형 디지털 멀티입력 온/습도지시계
지시크기 (Display Size)
D1
1.8 / 2.3 / 3.0 / 4.0 / 6.0 / 8.0"
입력1 종류 (Input 1 Type)
K
해당 입력종류표 참조
입력1 레인지 (Input 1 Range)
01
입력2 종류 (Input 2 Type)
C
입력2 레인지 (Input 2 Range)
전원사양 (Power Supply)
F
100-240Vac, 50-60Hz, DC 아답터
선택사양 (Option)
N
없음
1
RET (전송출력)
2
RS485 (통신)
3
RET + RS485
4
