사양 Specifications

             모                  델

HC- 200

             측    정    원    리

   Half-Cell(유산동 센서)을 이용한 전위차 측정 방식

             측    정    범    위

  －2,000 mV ∼ ＋2,000 mV

             디   스   플  레 이

   3 1/2행 LCD 디스플레이

             분        해       능

    1mV

             표   시   안  정 성

    ±1mV

             입   력   임피던스

   100 MΩ

             자   동   차     단

   약 5분간 사용하지 않으면 자동 전원 차단

             홀   드   기     능

  현재의 측정값을 일시 정지

             표   시   기     능

   Low Battery 및 Hold 상태

             전                원

  1.5V(AA) 배터리 2개 사용

             배 터 리 수     명

  약 300시간 이상 사용

             사    용   온    도

  -10℃~50℃

             크                 기

   115 x 63 x 33 mm

             무                게

   330그램(배터리 포함한 본체)

             구        성       품

   HC- 200 본체, Half-Cell Electrode(유산동 센서) , 접촉용 스폰지    휴대용 Pouch , 30 m 연장 케이블 ,  휴대용 알류미늄 케이스    한글 사용 설명서, HC-2020 측정 결과 보고서 작성용 프로그램(CD)

             Applications

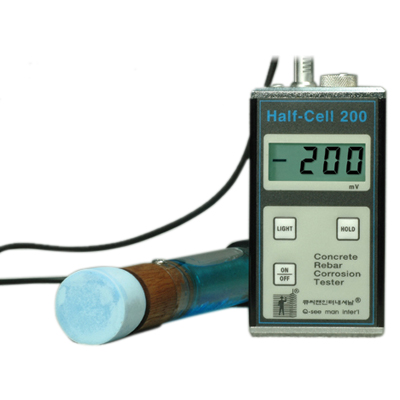

  철근의 부식은 여러 철근 콘크리트 구조물에서 직면하게 되는 문제이다. 철근은 이를 둘러싸고 있는   콘크리트의 알칼리 성분에 의해 보호된다. 시간이 지남에 따라 표면이 산화되거나 탄소 혹은 염화물이 침투하게 되면 콘크리트 내에 있던 알카리 성분이 사라지게 되고 산소나 습기가 침투하게 되어 철근이 부식되기 시작한다. 철근의 부식은 콘크리트를 갈라지게 하거나 철근의 단면적의 감소를 초래하게  되므로 부식이 진행되는 초기에 그것을 찾아내는 것은 아주 중요하다. 전위차 측정식 콘크리트 부식 측정기 Half-Cell 200은 철근과 콘크리트 사이의 전위차를 디지탈 값으로 표시하여 부식이 있는 범위 및 부식 정도를 찾게 해준다. 이렇게 함으로 전체 구조물이 안전하게 유지되어 가장 효율적으로 관리될 수 있게 해준다. Half-Cell을 이용한 검사 방법은 철근의 직경이나 콘크리트 피복의 두께와 상관없이 사용할 수 있으며 콘크리트의 수명 내에 언제든지 사용할 수 있다. HC- 200은 Half-Cell 센서, 휴대용 케이스, 30m 연장 케이블, 알류미늄 케이스와 함께 공급된다. 측정 결과를 Contour Mapping 하거나 보고서를 작성할 수 있는 HC-2020 프로그램을 CD로 장비와 함께 공급한다.

             HC- 200의 측정 원리
