한계나사게이지에는 측정해야할 나사의 등급과 같은 게이지의 등급이 정해져 있다. 이 게이지는 통과 멈춤의 2개의 치수 차를 갖는 나사에 의해, 사전에 정해진 나사부품 치수정도의 상한과 하한으로 검사하기 때문에 한계나사게이지라고 부르고 있다. 사용법으로는 한계나사게이지의 통과 게이지가 무리 없이 통과하고, 멈춤 나사가 2회전이상 들어가지 않는 경우에 그 게이지에 의한 등급검사에 합격했다고 판정합니다.
폐사에서는 JIS규격 한계나사게이지의 양산 외에 모든 규격의 나사게이지를 설계 및 제작합니다.

▶표시예
     M  14  P  2.0       GPIP       Ⅱ
     │  │       │          │         └── 등급
     │  │       │          └────── 게이지의 종류
     │  │       │
     │  │       └─────────── 피치
     │  │
     │  └──────────────  나사의 직경
     │
     └──────────────── 나사의 종류

▶주요한 나사용 한계게이지의 사용 방법
종래의 JIS게이지 방식용 게이지
미터나사(1~3급), 유니파이 나사, 관용평행나사(PF)용 등의 게이지에 적용
GP, GR --- 무리 없이 통과하는 것.
WP, WR -- 2회전이상 들어가지 않는 것.
IP, IR ---- 2회전이상 들어가지 않는 것.
GW ----- 통과되지 않는 것.
IW, WW -- 통과되지 않는 것. (당사가 독자로 정한 것입니다.)

▶나사용 한계게이지의 표시기호

피검사제품	피검사개소	나사용 한계게이지
		명칭	기호	명칭	기호
수나사	유효 직경	통과나사 링 게이지 (공작용, 검사용 공용)	GR	통과측 삽입점검 나사프러그 게이지	GF
				통과측 마모점검 나사플러그 게이지	GW
		공작용 멈춤나사 링 게이지	WR	멈춤측 공작용 삽입 점검나사 프러그 게이지	WF
		검사용 멈춤나사 링 게이지	IR	멈춤측 점검용 삽입 점검 나사 프러그 게이지	IF
	외경	공작용 한계 하사미 게이지	WS
		검사용 한계 하시미 게이지	IS
암나사	유효 직경	통과나사 프러그 게이지 (공작용, 검사공용)	GP
		공작용 AJACCNA 나사 프러그 게이지	WP
		검사용 멈춤 나사 프러그 게이지	IP
	내경	공작용 한계 프러그 게이지	WM
		검사용 한계 프러그 게이지	IM

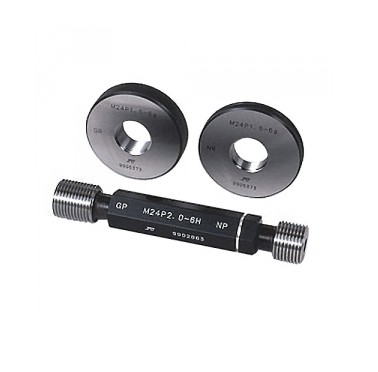

제품명	나사 링 게이지 ,M50X2 (R)
판매가격	761,860원
브랜드	S.H.S
원산지	JAPAN
제조사	S.H.S
