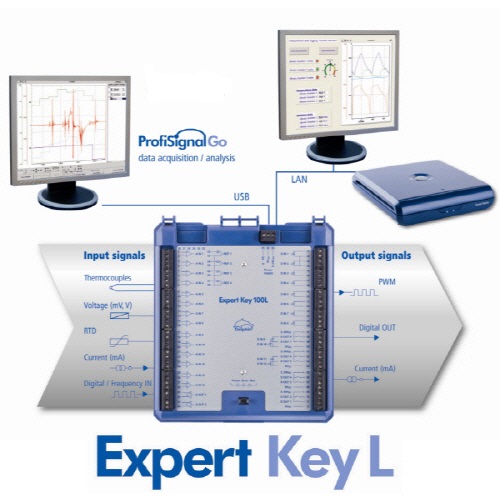

Expert Key L – For laboratories and servicing (실험실 및 서비스에서 사용)

Expert Key 100L 와 200L은 테이블 상단 및 벽면 설치하여 사용하기 위해 설계 되었습니다. 브래킷 설치는 제품에 포함되어 있습니다. 팝업 뚜껑이 분리 가능하여 정확한 연결을 가능하게 합니다. 센서 및 작동기(actuators )는 측면에 위치한 플러그를 통해 연결되어 있습니다. L 모델은 보편적인 능력을 가지고 있으며, 특히 실험실, 서비스 및 테스트 환경에 적합합니다 .

█ 휴대용 다채널 데이터 분석기 (Expert Key-100L/200L)

(Data acquisition equipment)

--------------------------------------------------------------------------------

◆ 개요 (Description)

새로운 Expert Key 장치는 특별히 PC에 제공하는 측정 및 테스트 엔진 환경에 사용하기 위해 개발되었습니다. 저렴한 비용의 완벽한 패키지 Expert Key 하드웨어 및 ProfiSignal Go 소프트웨어로 구성되어 사용자는 즉시 작업을 시작하여 사용할 수 있습니다.

제품 주요 특징(Product highlights)

14 또는 28 유니버설 아날로그 입력

입력은 열전대, RTD 센서와 mV 또는 mA 신호를 보편적으로 사용할 수 있습니다.

18 비트 해상도와 차동 입력

초당 100,000타점(100kHz) 데이터 분석기

아날로그 (mA, V) 및 디지털 출력, PWM 출력, 카운터 입력

USB 와 이더넷 인터페이스

완전한 잠재적 절연(Full potential isolation)

2.5 mm²까지의 편리한 커넥터 클램프

동향과 ASCII 출력 측정 데이터 묘사

가격대비 뛰어난 가치.

Made in Germany" quality

Expert Key는 작동하기에 간단하고 편리하 고 ProfiSignal Go 소프트웨어는 매우 사용하기 쉬움. 특허품인 측정 절차 및 직관적인 작업은 빠른 측정 데이터 수집과 더 광범위한 학습 훈련이 필요 없는 즉각적인 평가를 가능 하게합니다. 측정 데이터는 세 단계로 추세를 표시할 수 있습니다. 데이터는 데이터베이스에 지속적으로 저장되고 사용자는 사용 가능한 기능의 범위에 깊은 인상을 받을 것입니다. Delphin의 Go는 모든 응용 프로그램을 위해 확장될 수 있는 엔트리 레벨 소프트웨어입니다. :

ProfiSignal Go 데이터: 수집을 위한 소프트웨어 (전달(delivery) 포함)

ProfiSignal 기본 : 시각화 및 모니터링을 위한 소프트웨어

ProfiSignal Klicks : 공정 및 측정 절차 자동화를 위한 소프트웨어

적절한 시스템은 빠른 측정, 모바일 응용 프로그램 또는 고정 설치를 설정할지 여부를 어떤 요구 사항에서든 사용할 수 있습니다. 저희 제품 동영상은 실험실 버전을 사용하여 쉽게 보여줍니다.

Expert Key 애플리케이션의 예(Examples of applications for Expert Key)

측정 및 데이터 처리 수집을 위한 모바일 및 고정 시스템

처리의 시각화, 분석 및 자동화

연구 및 개발

실험 및 제품 테스트

실험실 자동화

엔지니어링 테스트 및 스탠드 자동화 테스트

서비스 및 오류 진단

Expert Key는 부가 가치 를 통해 포괄적인 전체 패키지를 얻을 수 있습니다. 패키지는 ProfiSignal Go 및 외부 시스템의 문제가 없는 통합을 위한 소프트웨어 인터페이스 및 드라이버들을 포함합니다. 이것은 다음 추가 소프트웨어를 취득하는 것에의 비용을 절약할 수 있습니다

Expert Key 의 배달 시 포함되는 것(Included in the delivery of Expert Key)

Expert Key 장치

ProfiSignal Go 소프트웨어

LabVIEW ™ 및 DASYLab ™ 드라이버

Modbus TCP 인터페이스 및 OPC 서버

OCX, dot.net 프로그래밍 인터페이스

전원 어댑터, USB 케이블, 퀵 스타트 가이드

안내

어플리 케이션

브로셔 다운로드

전문가 리포트

Functions(기능)

범용 I / O 구성 (Universal I/O configuration)

Expert Key 장치 시리즈는 아날로그 차동 입력의 형태로 잠재적으로 절연 되어 있습니다. 사용자들은 이러한 mA / MV와 V 신호로서뿐만 아니라 RTD 또는 열전쌍에 대한 요구에 따라 구성합니다. 이것은 보편적인 사용을 가능하게 하고 장치의 일상 업무를 단순화합니다.

통합 신호 컨디셔닝이 스크류 터미널에 연결되어 있고 규모적 데이터 즉시 처리가 허용되는 모든 센서를 사용할 수 있게 합니다. mA 신호에서 막대로 재계산, % 등은 불필요합니다.

전류 및 전압 아날로그 출력 사이의 전환은 소프트웨어를 통해 간단하게 이루어집니다.

디지털 입력 (최대 1MHz까지 카운터가 있는 상태 입력) 및 최대 30W 의 스위치 용량을 가진 디지털 출력은 (스위치 출력, PWM-출력) 소형 장치 내에 포함되며 추가 비용이나 노력 없이 사용할 수 있습니다.

각 채널은 납품에 포함된 DataService / Configurator 소프트웨어를 사용하는 100 kHz에서의 샘플링 속도로 쉽게 구성됩니다. 단지 필요한 센서, 측정 범위 및 화면에 바로 표시되는 측정 데이터를 가지는 규모를 선택합니다.

잠재적 절연(Full potential isolation)

Expert Key 잠재적 절연은 많은 저가 제품이 부족한 기능을 제공합니다. Analogs의 18 비트 AD 변환기 뿐만 아니라 digitals이 전류를 발생시키는 중앙 장치 (현대 FPGA) 와 PC 인터페이스 (이더넷 / USB)로부터 격리됩니다. 이것은 earth loops 또는 비 절연 신호의 문제를 해결하고, 여분의 신호 변환기는 일반적으로 불필요 합니다.

고도 의사 소통(Highly communicative)

장치는 플러그 앤 플레이 동작을 위한USB 포트 및 회사 네트워크를 사용하여 데이터 수집을 위한 이더넷 포트가 장착되어 있습니다. 이러한 빠른 시스템 설정 및 모바일 측정을 활성화 하기 위해 랩탑 컴퓨터와 ProfiSignal Go 소프트웨어 사용뿐만 아니라 캐비닛 시스템의 고정 설치를 사용할 수 있습니다.

모델 (Models)

각 모델에 대한 두 가지 버전의 유형인 네 가지의 Expert Key모델이 있습니다.

유형(Types)

유형 100은 테스트 엔지니어링 환경 내에서 사용하기 위해 매우 적합한 아날로그 및 디지털 입력 과 출력의 다양한 범위를 갖추고 있습니다. 유형 200은 28 보편적인 입력을 가지고 있으며, 아날로그 데이터 수집에 적합합니다.

Expert Key 모델(Expert Key models)

Expert Key L - 팝업 탁상(tabletop) 장치

Expert Key P - 4mm 플러그가 있는 실험 장치

Expert Key C – 설치를 위한 제어 캐비닛

Expert Key M - 모든 장치의 강력한 모바일 측정 케이스는 USB 및 이더넷 인터페이스가 장착되어 있습니다

Expert Key L – For laboratories and servicing

(실험실 및 서비스에서 사용)

Expert Key 100L 와 200L은 테이블 상단 및 벽면 설치하여 사용하기 위해 설계 되었습니다.

브래킷 설치는 제품에 포함되어 있습니다. 팝업 뚜껑이 분리 가능하여 정확한 연결을 가능하게 합니다.

센서 및 작동기(actuators )는 측면에 위치한 플러그를 통해 연결되어 있습니다.

L 모델은 보편적인 능력을 가지고 있으며, 특히 실험실, 서비스 및 테스트 환경에 적합합니다.

Expert Key P – For experiments and testing

(실험 및 테스트에서 사용)

Expert Key 100P와 200P는 플러그를 사용하는 콘솔 설계되어 있습니다.

이것은 테스트 및 실험실 환경에서 사용하기 위한 것입니다. 신호는 4mm 안전 lab 플러그에 연결됩니다.

센서로부터 측정된 데이터는 USB 또는 LAN 인터페이스를 통해 PC에 전송 할 수 있습니다.

RTD 센서는 전압 및 전류 신호를 아날로그 입력 중 하나에 바로 연결할 수 있습니다.

ProfiSignal 소프트웨어는 FDA 21 CFR 파트 11을 준수하여 실험실 자동화를 가능 하게합니다

Expert Key M – For tough environments

(험한 환경에서)

Expert Key 100M 와 200M는 험한 환경에서 사용하기 위해 견고한 모바일 케이스를

가진 데이터 수집 시스템입니다. 측정 케이블은 케이스 lid에 포함된 브러시 스트립을 통해 반영됩니다.

신호 라인은 4mm 안전 lab 플러 그나 다른 어떤 종류의 플러그 또는 커넥터를 통해 연결할 수 있습니다.

모바일 측정 케이스는 표준 또는 사용자 정의 버전의 형식으로 사용할 수 있습니다.

Expert Key C – For cabinet installation

(캐비닛 설치를 위해)

Expert Key 100C와 200C는 금속 하우징의 부분을 제외하고 L 모델과 동일하게 설계되어 있습니다.

하우징 설계를 위해 캐비닛 또는 19 "rack 시스템의 설치를 위한 장치를 이용할 수 있습니다.

Expert Key는 또한 OEM 솔루션을 사용하려면 하우징 없이 제공될 수 있습니다.

PC-Software(pc 소프트웨어)

Acquisition and storage(수집 및 저장)

ProfiSignal Go는 측정 데이터를 저장하고, 경향에 데이터를 표시, 데이터를 분석하고 데이터를 출력하기 위한 직관적인 사용자 친화적인 소프트웨어입니다. 보관된 데이터가 동시에 다른 것도 평가되는 동안 측정 데이터는 하나의 추세로 온라인 모니터링 할 수 있습니다.

ProfiSignal Go를 설정하는 것은 매우 간단합니다. 그것은 센서 연결의 동향 출력에 가서 단지 세 번의 마우스 클릭 만하면 됩니다. 이것은 사용자 친화적으로 ProfiSignal Go을 마음대로 작동할 수 있습니다. ProfiSignal Go은 각 전문 장치와 무료로 제공됩니다.

Limitless trends (무한 경향 )
