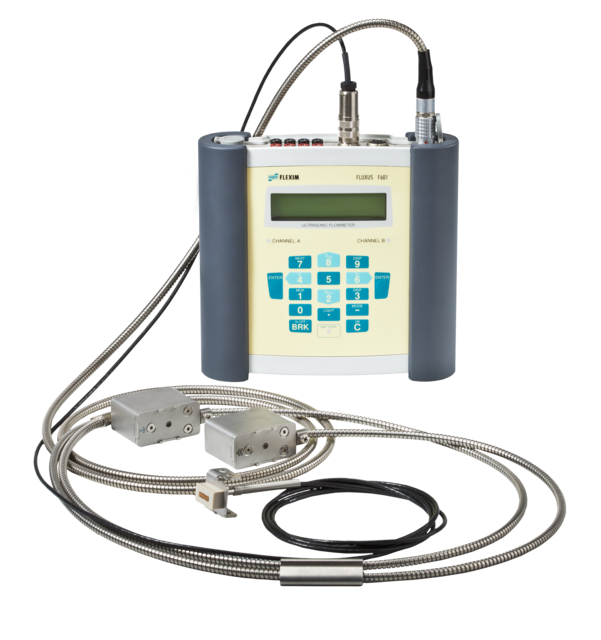

G601 간략내용

측정 범위 : 0.01 ~ 35m / 초, 관 지름에 따라
유량 측정 채널 수 : 2 채널
반복 : 0.01 m / s의 ± 독서의 0.15 %
정확도 - 체적 유량
0.01 m / s의 응용 프로그램에 따라 ± 독서의 ± 1 ~ 3 %
현장 교정으로 0.01 m / s의 ± 판독 값의 ± 0.5 %
중간 : 모든 음향 전도성 가스
예를 들면 질소, 공기, 산소, 수소, 아르곤, 헬륨, 에틸렌, 프로판
온도 보상 : 권장 사항에 해당하는
ANSI / ASME MFC - 500 - 1985 년
충전 전원 : 100 ~ 240 V / 50 ... 60 Hz에서 (전원 공급 장치)
10.5 ~ 15 V DC (송신기에서 소켓)
배터리 : 리튬 이온, 7.2 V / 4.5 아
(출력, 입력 및 백라이트없이) 시간 운영 :> 14 시간
신호 감쇠 : 0 ~ 100의 조절
응답 시간 : 1 초 (1 채널) 옵션 : 70 밀리
주거 물자 : PA, TPE, Autotex는 시각적, 스테인레스 스틸
작동 온도 : -10 ~ +60 ° C
디스플레이 : 2 × 16 자, 도트 매트릭스, 백라이트
물리량 : 작동 / 표준 체적 유량, 질량 유량, 유속
진단 기능 : 사운드 속도, 신호 진폭, SNR, SCNR,
진폭과 이동 시간의 표준 편차
계산 기능 : 평균, 차이, 합
소프트웨어 기능 : 측정 값의 다운로드 / 파라미터 세트

​(예를 들어 엑셀 ™에 대한) 다른 형식 및 작성 매체 데이터 세트로 변환
측정 된 데이터 저장 용량 : 10 만회 이상
통신 : RS232-USB (어댑터)
출력 : 전류 출력 (수동) X 2 (0 / 4 ~ 20mA.DC)
이진 출력 (optorelay) X 2 (펄스 또는 알람)
벽 두께 측정을위한 준비

​

​-----------변환기 시스템
기술 유형 : GRM1NC3
초음파 유량 센서에 클램프의 집합
가스 [G]
[L] 램파
[M] 1 MHz의
직경 범위 : 30 ... 150mm;
벽 두께 : 2 ... 5mm
케이블 길이 : 4m
[N] 작동 온도 : -40 ... + 170 ° C
[NN] 폭발 보호 : 없음
[NL] 연결 시스템 : NL
포함 :
- 교정 인증서와 SENSPROM
- 커플 링 화합물 (-30 ... + 130 ° C, 100g 튜브)
- 더블 케이블 클립
[000] 없음 연장 케이블
[AC] 7 측정점 고급 변환기 보정
[VP] 트랜스 듀서 설치물 휴대용 Variofix
재질 : 스테인레스 스틸 SS304
[A] 모든 주파수 변환기
[D] 두기구에 장착 트랜스 듀서 (반사 또는 대각선 모드)
[M] 내부 레일 길이 : 364mm
[C]는 트랜스 듀서 체인을 사용하여 설치
[055] 외부 파이프의 직경 트랜스 듀서 설치물 : 10 ... 550mm

​Accerssories
1. 운송 케이스
2. 외부 공급 전원 (AC230V / 12V)
3. QuickFix 파이프 장착기구
4. RS-232C의 RS232 신호 출력 어댑터 케이블 및 USB
5. 소프트웨어 (모든 Windows ™ 버전) CD 타이틀
6. 사용자 설명서, 퀵 스타트 가이드
7. 측정 테이프
8. 댐핑 매트 및 장비
